آموزش جایگزینی برد دیواتک جدید به جای دیواتک قدیم (تعویض برد الکترونیکی DIVAtech D)

1. تعویض برد الکترونیکی DIVAtech D

از این پس جهت تعویض برد الکترونیکی پکیج شوفاژ دیواری DIVAtech D، برد الکترونیکی ۱۳ با کد قطعه 38901621 ارسال خواهد شد. بنابراین خواهشمند است در صورت نیاز به تعویض این قطعه، برد الکترونیکی ۱۳ سفارش داده شود.

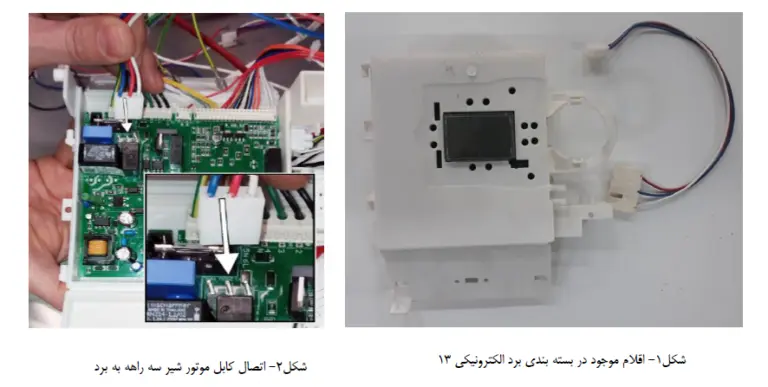

نکات مهم: برد الکترونیکی ۱۳ نیازی به کارت رله LC32 ندارد. در بسته‌بندی این قطعه یک عدد کابل جهت اتصال به موتور شیر سه راه دیواتک قدیمی وجود دارد.

1.1. تعویض برد الکترونیکی پکیج قدیمی (DIVATECH F24/32/37D)

1.2. جهت تعویض برد الکترونیکی دستگاه‌های دیواتک قدیمی، کافی است ابتدا کارت رله LC32 و کابل متصل به آن را از برد جدا کرده و پس از تعویض برد الکترونیکی، کابل موجود در بسته‌بندی نصب گردد.

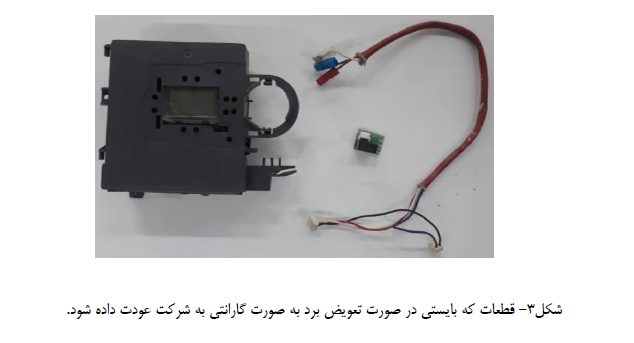

در صورت تعویض برد الکترونیکی دستگاه به صورت گارانتی، بایستی قطعات زیر به شرکت عودت داده شود:

1. داغی برد الکترونیکی

2. کارت رله LC32

3. کابل متصل به کارت رله و شیر سه راه

1.3. تعویض برد الکترونیکی پکیج جدید (DIVATECH D F24/32/37)

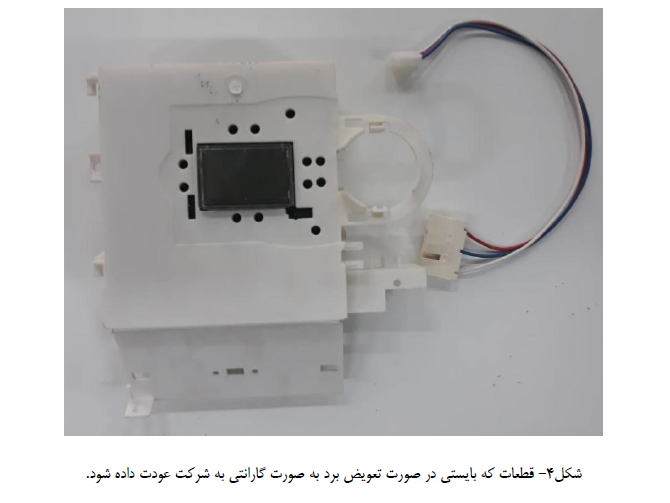

در صورت تعویض برد الکترونیکی دستگاه به صورت گارانتی، بایستی کابل موجود در بسته‌بندی (کابل جدید) به همراه برد داغی به شرکت عودت داده شود.

2. پارامترهای تنظیمی

پس از نصب برد جدید نیاز است پارامترهای دستگاه طبق دستورالعمل ذیل تنظیم شود:

1. ورود به منوی کاربری (n2)

2. منوی تنظیمات (b ها) مطابق جدول ذیل تنظیم گردد:

تنظیم سایر پارامترهای منوی پارامترهای شفاف (tS) و منوی تنظیمات بر اساس آنچه که در دفاتر فنی دستگاه قید شده است، انجام پذیرد.
